Montage von LED Dimmer mit Funksteuerung , RGB LED Strips, LED Zubehör und LEDTrafo

Wir bekommen täglich mehrere Fragen bezüglich der Installation von mehrfarbigen RGB LED Strips, LED Zubehör, LED Dimmer mit Funksteuerung und LED Trafo. Es war also höchste Zeit, eine Installationsanleitung mit Fotos für unsere Kunden zusammenzustellen.

n diesem Artikel zeigen wir für Sie Schritt für Schritt, wie Sie RGB LED Strips, LED Zubehör, LED Infrarot Dimmer und LED Trafo einbauen sollen.

Welche Artikel benötigen Sie zur Installation von RGB LED Strips, Infrarot Dimmer, Led Zubehör und Trafo aus dem LED Shop?

RGB LED Strip:

Selbstverständlich brauchen Sie die gewünschte Menge von LED RGB Strips. LED RGB Strips, die wir in unserem LED Shop anbieten, verfügen über 5050 SMD LEDs von hoher Qualität und Lichtstärke. Diese RGB LED Strips mit weißer Platine werden in 5 m langen Rollen geliefert. Die RGB LED Strips sind alle 5 cm (alle 3 SMD LEDs) schneidbar.

An den beiden Enden der RGB LED Strips befindet sich ein ca. 10 cm langes Anschlusskabel (an einem Ende sogar abisoliert). Dank der beiden Anschlusskabel geht die Montage schnell und einfach, da es kein Löten notwendig ist.

Falls beide Anschlusskabel (an beiden Enden der Rolle) in den Schaltkreis angeschlossen werden (Einspeisen von beiden Enden), haben 5050 RGB LED Strips mit 30 LEDs pro Meter eine längere Lebensdauer. 5050 SMD RGB LED Strips mit 60 LEDs pro Meter müssen von beiden Ende eingespeist werden.



LED Trafo:

LED Strips, also auch die RGB LED Strips benötigen zum Betrieb einen stabilisierten 12 V DC (Gleichstrom) LED Trafo (Netzteil). Die Leistung (Watt) des auszuwählenden LED Trafos muss die Gesamtleistung der Beleuchtungsanlage abdecken plus einer Reserve von ca. 20% der Gesamteistung. Das bedeutet, dass Sie neben der Nennleistung auch die maximale Belastbarkeit des LED Trafos beachten sollen.

Zum Beispiel: ein 180 W LED Trafo kann LED Strips von insgesamt 144 Watt betreiben, da 180 W (Nennleistung) x 0,8 (80 % der Nennleistung kann ausgenutzt werden) = 144 Watt. 5050 SMD RGB LED Strips mit 60 LEDs pro Meter haben eine Leistung von 14,4 Watt. Ein 180 Watt LED Trafo kann also 10 m von dem 5050 SMD RGB LED Strip betreiben.

Hier können Sie den passenden LED Trafo auswählen >>



RGB LED Dimmer - RGB LED Controller mit Radiosteuerung

RGB LED Strips sollen nicht direkt an den LED Trafo, sondern an den LED Dimmer, LED Controller angschlossen werden. So kann man die RGB LED Strips einschalten, ausschalten und das gewünschte Farbwechselprogramm auswählen. In unserem Sortiment finden Sie zwei verschiedene RGB LED Controller zu RGB LED Strips: einen RGB LED Controller mit Infrarot Fernbedienung und einen RGB LED Dimmer mit Radiosteuerung.

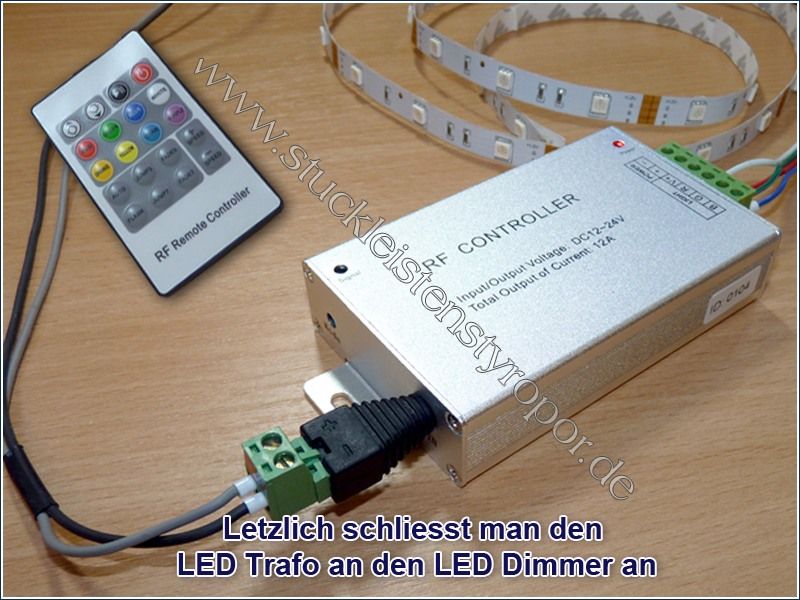

Die Montage der beiden RGB LED Dimmer ist gleich: in den Input des LED Dimmers schliesst man den 12 V LED Trafo an, in den Output des LED Dimmers schliesst man das Anschlusskabel des vieradrigen RGB LED Strips an.

Hier geht es zum LED Dimmer LED Controller mit Radiosteuerung >>



LED Signalverstärker:

Bei längeren LED RGB Strips soll man sogar einen LED Signalverstärker installieren. Der LED Signalverstärker sorgt dafür, dass die komplette Menge der RGB LED Strips mit strom versorgt ist. Weiterhin sichert, dass am LED Conteroller eingestelltes Farbwechselprogramm an der kompletten Länger der RGB LED Strips läuft. An den RGB LED Dimmer Controller mit Infrarot Fernbedienung können Sie RGB LED Strips mit 72 Watt Leistung anschliessen, an den den RGB LED Dimmer Controller mit Radiosteuerung können Sie RGB LED Strips mit 144 Watt Leistung anschliessen.

Planen Sie also eine indirekte Beleuchtung mit RGB LED Strips, die mehr als 72/144 Watt haben, sollen Sie einen/mehreren LED Signalverstärker installieren. Theoretisch kann man bei einer indirekten Beleuchtung eine unbeschränkte Anzahl von LED Signalverstärker anschleissen.

Hier finden Sie den LED Signalverstärker >>



LED Zubehör:

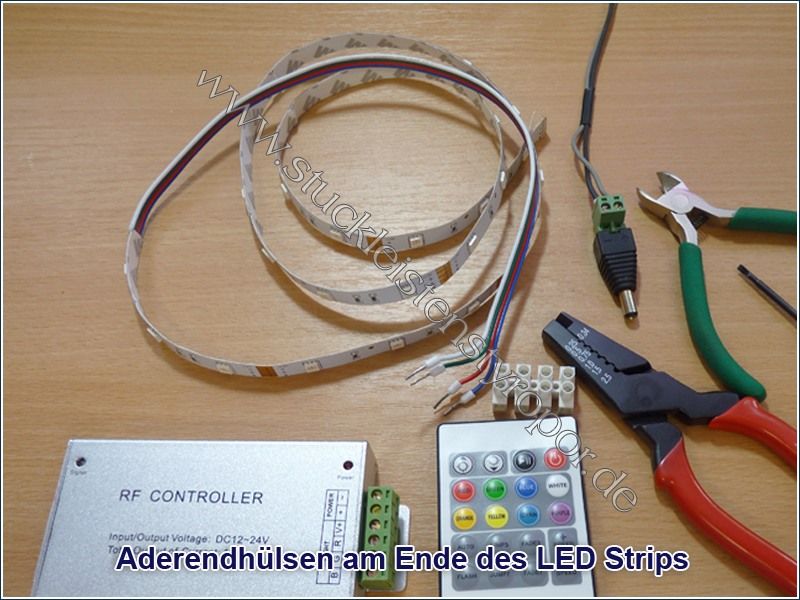

Um RGB LED Strips zu verlängern und in den verbinden zu können, bieten wir lötfreie LED Schnellverbinder und flexible LED Eckverbinder an. Zur Montage können Sie noch folgende Produkte benötigen:

• 4-adriges RGB Verlängerungskabel

• 2,5 mm2 Lüsterklemme

• Aderendhülsen Abisolierzange

• Schraubenzieher

• Schneidzange, Abisolierzange

• optional können Sie WAGO Verbindungsklemmen verwenden, um die Monatge schneller zu schaffen



RGB LED Strips an den LED RGB Controller Dimmer anschnliessen

Zuerst soll man die flexible RGB LED Strips an den LED Dimmer Controller anschliessen. In diesem Artikel zeigen wir Ihnen Schritt für schritt die Installation mit dem LED Controller mit Infrarot Fernbedienung.

Allgemein soll man beachten: RGB LED Strips verfügen über ein 4-addriges Anschlusskabel. Davon ein Ader (schwarz oder weiss) hat eine positive Polarität . Die drei Farben (rot, grün, blau) haben eine negative Polarität. Bei dem LED Dimmer Controller mit Infrarot Fernbedienung (72 Watt, 24 Taste) soll man die gleichfarbige Kabel miteinander verbinden.

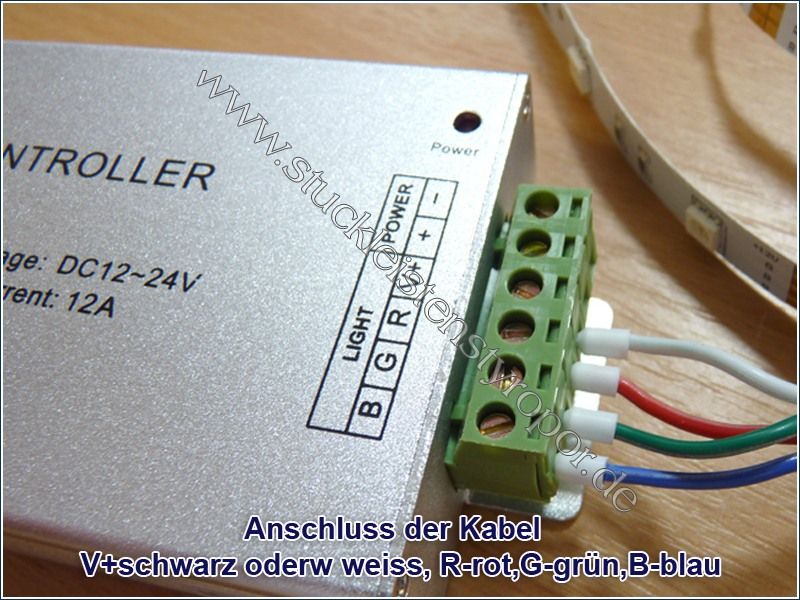

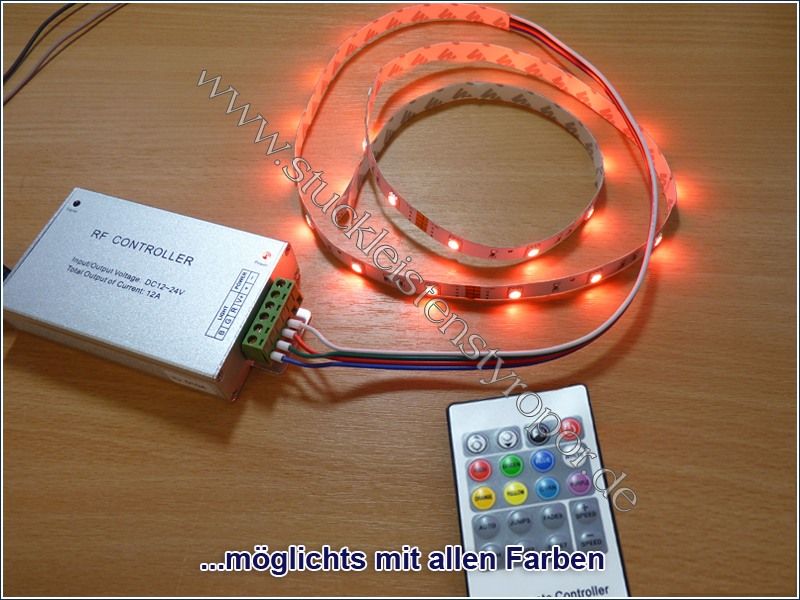

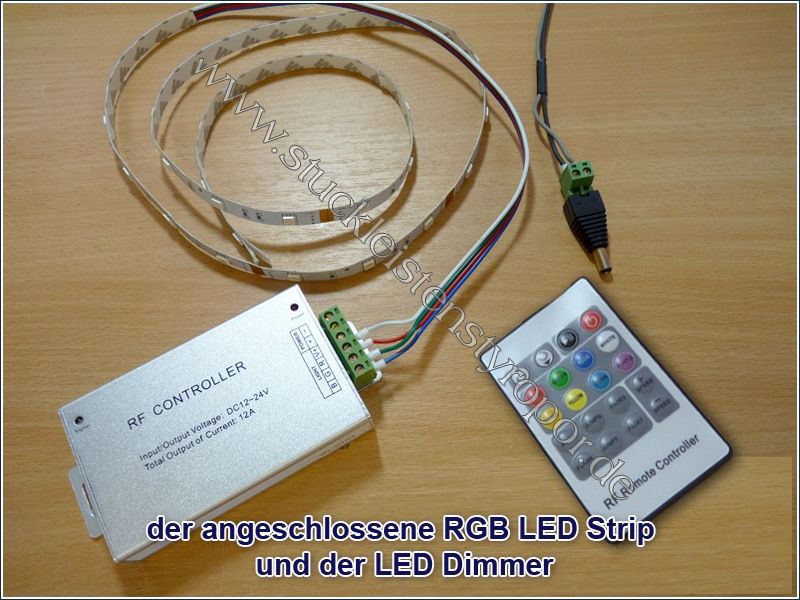

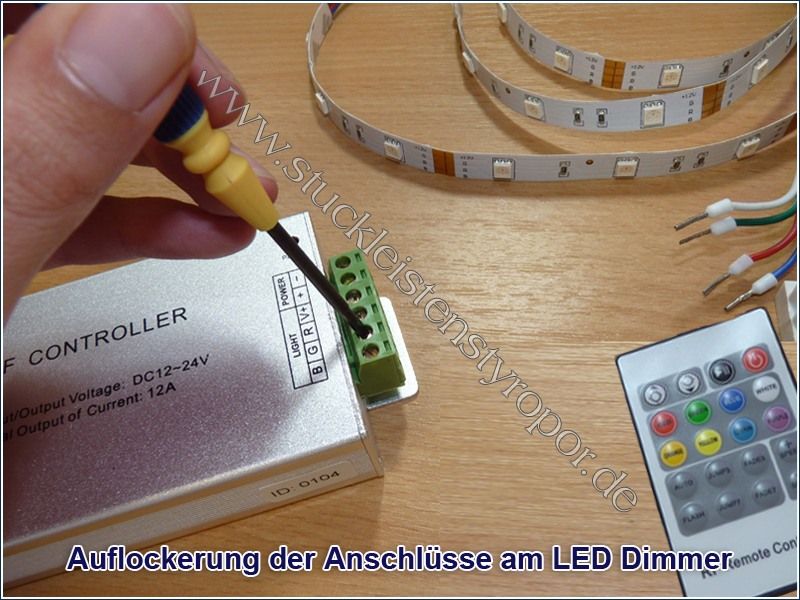

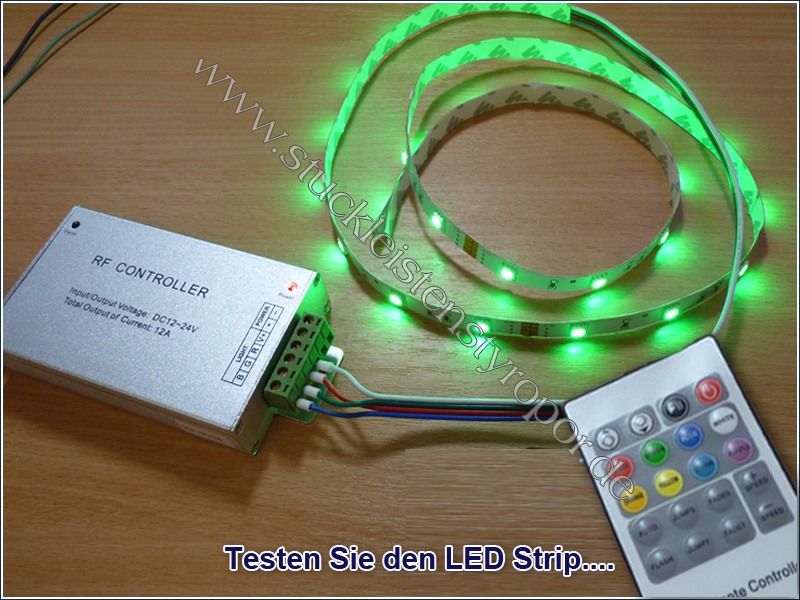

Der LED Dimmer Controller mit Funksteuerung verfügt über einen Klemmanschluss. In diesem Fall soll man das schwarze Kabel (+), das rote Kabel ( R ), das grüne Kabel (G) und das blaue Kabel (B) in den mit der genannten Buchstabe gekennzeichneten Anschluss angeschlossen werden.

Installation Einbau Schritt für Schritt: indirekte Beleuchtung mit flexiblen RGB LED Strips und LED Dimmer Controller mit Funksteuerung

Lesen Sie die Installationsanleitung durch, schauen Sie die Bilder an und montieren Sie selber in Ihr Wohnzimmer indirekte Beleuchtung mit Stuckleisten, RGB LED Strips und LED Dimmer!
